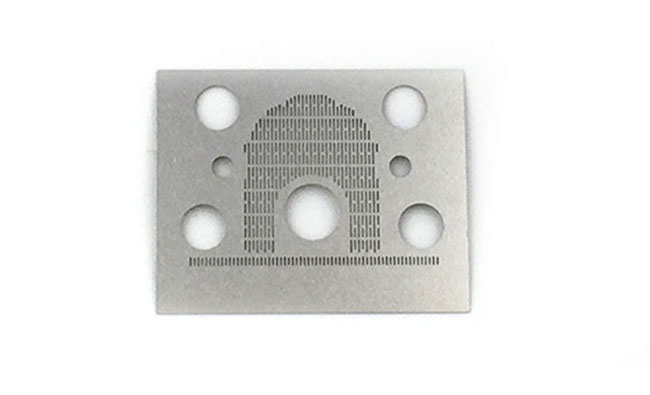

精密蝕刻技術(shù)會(huì)受到什么因素的影響？

　?。?）NaOH濃度對(duì)精密五金蝕刻速度影響：在蝕刻溫度不變的情況下，添加NaOH濃度，精密五金蝕刻速度加速。但在實(shí)踐生產(chǎn)中也不能無限制地添加NaOH濃度，原因是：

　　a、NaOH濃度對(duì)蝕刻速度影響太高的NaOH濃度稠度太大，影響反應(yīng)的正常進(jìn)行，一起也添加了對(duì)立蝕層的請(qǐng)求；

　　b、NaOH濃度對(duì)蝕刻速度影響NaOH濃度太高將使本錢投入增大，零件帶出量增大，不利于進(jìn)行低本錢的加工；

　　c、過快的蝕刻速度回使鋁合金外表粗糙度增大。NaOH濃度一定以80g/L-120g/L為宜，只要在格外需求情況下才會(huì)運(yùn)用更高濃度的NaOH蝕刻液。

　?。?）金屬蝕刻溫度對(duì)精密五金蝕刻速度的影響：NaOH濃度對(duì)精密五金蝕刻速度影響當(dāng)蝕刻液中NaOH濃度一守時(shí)，進(jìn)步蝕刻溫度，蝕刻速度加速，經(jīng)過試驗(yàn)發(fā)現(xiàn)蝕刻溫度每增加12攝氏度，蝕刻速度添加0.7-1倍。但溫度如無限制增高（最高溫度為溶液沸點(diǎn)），雖然能加速金屬蝕刻的速度，可是溫度太高，精密五金蝕刻過程難于控制，加上過高的溫度也容易破壞防蝕層，并使蝕刻后鋁合金外表粗糙度增高，蝕刻溫度通常以80-100攝氏度為宜。

下一篇：五金蝕刻小于1mm的孔該怎樣打？

上一篇：蝕刻刀模如何區(qū)分質(zhì)量的好壞？
